* هي مضخات للهواء تكسبة فرق الضغط مما يمكنها من دفع الهواء للمكان المطلوب تهويتة.
انواعها :
1- axial fan
axial fan
* تستخدم المراوح المحورية axial fans في حالة الرغبة في دفع الهواء بضغوط صغيرة .
* تستخدم المراوح المحورية axial fans لدفع الهواء في الاماكن المتسعة حيث لاتوجد مقاومة لاندفاع الهواء
* يمتاز هذا النوع من المراوح بنقل كميات كبيرة من الهواء بكفاءة عالية قد تصل الي 65%
* تمتاز المراوح المحورية بسرعات عالية قد تصل الي 20 متر مكعب /ساعة وضغط يصل الي 700 باسكال
* يوجد منها نوعان بموتور داخلي واخري بموتور خارجي
* يتم تصنيع المروحة بفلانشة من كل طرف لذلك يتم تركيب الدكتب بسهولة بها .
* شكل المروحة المحورية Axial Fan علي المخطط:
Axial fans installation
2-centrifugal fan
*تٌستخدم هذة المراوح في الحالات التي تحتاج ضغطا مرتفعاً وتدفق قليل وتتميز بان المسافة بين الريش blades ضيقة وتعمل بسرعات عالية لتحريك الهواء بين حيزين .
* في هذا النوع يتم تغيير اتجاة الهواء بزاوية 90 درجة .
وتنقسم الي 3 انواع من حيث اتجاة الريش وهي :
1- forward blades
forward blades
*يكون فيها اتجاة الانحناء في نفس اتجاة الدوران كما بالصورة ...وتتميز بسرعتها المنخفضة نسبيا تعطي cfm قليل وصوت مرتفع .
2- backward blades
backward blades
* يكون اتجاة الانحناء عكس اتجاة الدوران كما بالصورة ..وتعطي cfm عالي وصوت منخفض .
3- radial blades
Induction fans- 4
* تُستخدم في تهوية الجراجات عن طريق تحريك الهواء الي اماكن سحب الهواء للخارج ( بواسطة مراوح اخري بعيدة نسبيا )
Induction fans
5- in - line duct fan :
in line duct fan
هي عبارة عن مروحة يتم تركيبها علي الدكت مباشرة .
Bif Fans) Bifurcated Fan- 6)
هي عبارة عن Inline axial flow fan
تم ازالة الموتور بعيدا عن مسار الهواء وذلك يسمح للمروحة بالعمل في درجات حرارة عالية
مناسبة للتطبيقات ذات الحجم المتوسط والكبير
Chimney Extractor Fan :
Chimney Extractor Fan
* هي عبارة عن مروحة يتم تركيبها علي المدخنة لشفط الدخان smoke
* dome roof top exhaust fan :
dome roof top exhaust fan
* Roof top exhaust fan :
Roof top exhaust fan connected to duct
Roof top exhaust fan
centrifugal roof exhaust fan
exhaust fan
video for rooftop exhaust fan

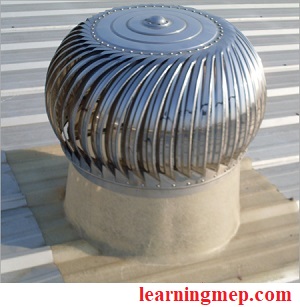

*Roof Top Turbine Ventilation Fan:
Roof Top Turbine Fan
* تتميز الـ Roof Top Turbine Fan بالاتي :
1- ضوضاء اقل . 2- مقاومة لدرجات الحرارة العالية . 3- مقاومة سرعة الرياح . 4- قليلة في استهلاك الطاقة .
* single inlet air fan :
single air fan
another single air fan
* Double inlet air fan :
Double inlet air fan
* thermal exhaust fan :
thermal exhaust fan
thermal exhaust fan
* solar powered roof top fan:
solar powered roof top fan
* هي عبارة عن مروحة يُركب عليها الواح طاقة شمسية لتكون مصدر طاقة لتشغيل المروحة عند الحاجة .
*Bleeder air fan :
اختصارها علي المخطط BAF =Bleeder Air Fan
*وهي تستخدم لتعويض نقص الهواء .. وقد تتصل بوحدة مناولة الهواء air handling unit لتعويض نقص الهواء وبعد الbleeder air fan يتم تركيب back draft damper لمنع رجوع الهواء مرة اخري للخارج .
* Wall mounted fan:
*هي مراوح يتم تركيبها في فتحة حائطية في المكان المطلوب سحب الهواء منة وطرة للمحيط الخارجي .
*يتم تركيب هذا النوع من المراوح في الاماكن التي يوجد بها اقل اعاقة لحركة الهواء .
*مناسبة للتركيب علي الحوائط والنوافذ .
*تقوم بتحريك كميات كبيرة من الهواء وتكلفة تركيب المروحة قليلة .
Wall mounted fan
* اختصارات المراوح التي توجد علي المخططات :
EF=Exhaust FAn
SF=Supply Fan
FAF=Fresh Air Fan
SEF=Smoke Exhaust Fan
TEF=Toilet Exhaust Fan
KEF=kitchen Exhaust Fan
L.P.F=Lift weel Pressurization Fan
تثبيت المرواح - fix fans
* الصورة التالية توضح طريقة تثبيت المراوح في السقف
* ملحوظة:
يفضل استخدام عدد من المراوح الصغيرة بدلاً من مروحة واحدة كبيرة وذلك لتجنب مشكلة توقف المروحة الواحدة .
Acoustic fan box
- هو صندوق عازل للصوت يحيط بالمروحة لتقليل مستوي الصوت لادني حد ممكن
- من البرامج المهمة لاختيار المراوح لضمان ادائها بكفاءة هو برنامج Flakt wood fan selector
- Flakt wood هي شركة بريطانية رائدة في صناعة مراوح التكييف الخاصة بالتهوية وطرد الدخان .
لتنزيل برنامج اختيار المراوح من شركة فلاكت وودز اضغط هنا
-- من البرامج المهمة لاختيار المراوح لضمان ادائها بكفاءة هو برنامج Nauri fan selector
- Nauri هي شركة بريطانية متخصصة في صناعة مراوح التكييف الخاصة بالتهوية وطرد الدخان .
لتنزيل برنامج اختيار المراوح من شركة Nauri اضغط هنا
