مسارات الهواء وظيفتها وانواعها وخطوات تصنيعها

مسارات الهواء وظيفتها وانواعها وخطوات تصنيعها

*ducts = air routes :

هي عبارة عن متوازي مستطيلات يحمل الهواء ليتم توزيعة علي المناطق المراد تكييفها بكميات محسوبة يتم التحكم فيها عن طريق مساحة مقطع الدكت الذي يمر بداخلة الهواء ....

هذا يعني انك اذا قللت ارتفاع وعرض الدكت تقل كمية الهواء الخارجة منة لانك بذلك تخنق الهواء وتجبرة علي المرور في المسار الاكبر مساحة .

وظيفتها :

كما تنقل شرايين الجسم الدم الي جميع انحاء الجسم كذلك تقوم مجاري الهواء بنقل الهواء وتوزيعة الي كل اجزاء المبني .

لمسارات الهواء عدة تصنيفات منها:

1-      تصنيف حسب السرعة :

* السرعة المنخفضة حتي 10 متر في الثانية.
* السرعة العالية وتكون اعلي من 10 متر في الثانية .

2- تصنيف حسب الضغط :

1-      ضغط منخفض من صفر الي 50 باسكال.
2-      ضغط متوسط من 50 باسكال الي 150 باسكال .

3-      ضغط مرتفع من 150 الي 250 باسكال.

* س: مما تصنع مجاري الهواء ؟

* تصنع  مجاري الهواء من :

1- الصلب المجلفن Galvanized steel .

*    المقصود بها الصاج وهو من اشهر انواع المواد المستخدمة لصناعة دكت التكييف AC DUCTS .

2-      الصلب غير القابل للصدا وذلك النوع يستخدم في الاماكن التالية :

1-      الهواء الرطب المطرود من حمامات السباحة والساونا لمسافة الـ 5 متر الاولي بعد مخرج سحب الهواء .

2-      الهواء الرطب المطرود من اجهزة المطبخ .

3-      مجاري الهواء الحاملة لنواتج الاحتراق .

4-      مجاري الهواء المعرضة لابخرة مواد كيميائية ذات تاثير تاكلي .

5-      مجاري الهواء المتصلة بمرطب لمسافة 1 متر ضد اتجاة الهواء و3 متر مع اتجاة الهواء .

3-  تصنع مجاري الهواء  ايضا من الصوف الزجاجي :

* يكون شكلها دائري او مستطيل او مربع وسمك جدرانها لا يقل عن 25 مم
* ملحوظة: لا يسمح بتركيب مجاري الهواء المصنوعة من الصوف الزجاجي في غرف الالات او في الاماكن التي تتعرض فيها المجاري للجو الخارجي .

4- الالومنيوم Aluminium :

* تُصنع مجاري الهواء من الالمونيوم لانة خفيق الوزن وسهل في التركيب

س: ما هي انواع مجاري الهواء types of ducts؟

1- مجاري الهواء المستطيلة Rectangular Duct

2-      مجاري الهواء المرنة flexible duct

* تربط بين الفروع والـ riser  الصاعد
* تربط بين الوحدات الطرفية terminal units  ووحدات الخلط
* تربط بين مداخل الهواء ومخارجة air outlets and inlets

س: مما تصنع مجاري الهواء المرنة ؟

1-      تصنع من مادة مرنة مربوطة بمعدن مرن ومغطي بالصوف الزجاجي ومطلي بالزنك .

* يستخدم الـ flexible duct  عندما لاتزيد درجة الحرارة عن 80 درجة مئوية والا يزيد طول الـflexible duct  عن 5 متر .
* يجب الا تمر خلال الحوائط والمناور المغلقة حتي يسهل الوصول لها لانها تتقطع بعد فترة من الاستخدام ولا توضع في الحوائط حتي يسهل ازالتها عند الحاجة .

فيديو لتركيبات الدكتات بالمبني

3- الدكت المعزول مسبقا Pre-insulated duct

وهو عبارة عن دكت مصنوع من طبقة من الفوم وحولها من الداخل والخارج بطبقة من الالومنيوم الخشن بسماكة لا تقل عن 80 ميكرون فتكون سماكة الفوم مع الالومنيوم 21 مم .

مميزاتة :

1- سهل التركيب مقارنة بالصاج Gi sheet

Gi=Galvanised insulated sheet steel

2- سعرة رخيص بالنسبة للصاج .

3- يتميز بخفة وزنة

4- الفوم بداخل الدكت المعزول مسبقا pre insulated duct يتميز بان معامل التوصيل الحراري لة منخفض ( 0.0212w/mk) بينما الصوف الزجاجي المستخدم لعزل الصاج فمعامل التوصيل الحراري لة اعلي ( 0.38w/mk)

5- يتميز الفوم بداخل الدكت مسبق العزل pre insulated duct بانة مقاوم للحريق والغازات السامة مقارنة بالصوف الزجاجي.

6- يتميز الفوم foam بعد السماح لبخار الماء بالنفاذ خلالة فلذلك هو مناسب للاماكن الرطبة.

7- مقاوم للتاكل والصدا

8- يسهل غسلة وطلائة

9- صديق للبيئة .

10- لا يتطلب ان تقوم بعمل cladding اي تضريب علي شكل حرف x في الاماكن المعرضة للشمس التي يتم تركيب الدكت المعزول مسبقاpre insulated duct بها.

ملحوظة :
يتم حقن الفوم داخل صفائح الالمونيوم اي انة يتم اولا تركيب لوحي الالمونيوم علي شكل مستطيل  وترك فراغ بينهم ثم يتم حقن الفوم foam بداخل اللوحين الالمونيوم .

4- الدكت الحلزوني / اللولبي Spiral duct

* هو عبار عن مسار للهواء ولكنة يتخذ الشكل اللولبي ومن انواعة الاتي :

1- الدكت (مسار الهواء ) الحلزوني الدائري .

circle spiral duct

 2- الدكت (مسار الهواء ) الحلزوني المفلطح .

oblate spiral duct

خطوات صناعة الدكت - duct fabrication

1- يتم رفع اطوال مسارات الهواء ducts من المخطط وترتيبها في جدول مع كمياتها
2- يتم تفصيل الصاج وتقطيعة حسب المقاسات بالجدول وعند تفصيل الصاج نضيف 3 سم من كل جانب لعمل الدوسرة لكي يتم قفل الدكتات معا.

تفصيل الدكت وتقطيعة حسب المقاسات

3- يتم عمل حرف x في الصاج لكل وجة من الاوجة الاربعة  للاسطح التي تحتاج الي تقوية فتكون هذة التضريبة بمثابة عصب ... المسار القصير لا يحتاج الي تضريبة لانة طولة القصير يعطية القوة .

عمل حرف x للصاج

4- يتم تفصيل الدكت بتقفيل الدوسرة

تفصيل الدكت

5- ثم يتم تفصيل العازل لكل قطعة من الدكت وتحدثنا عنة بالتفصيل في موضوع علي الموقع عن عزل مسارات الهواء.7- يتم تفصيل عازل الصوت acoustic للقطع الملاصقة للماكينة بطول 3 متر من داخل الدكت وتركيبها بالكلبسات التي تقوم بتثبيتها في الدكت

اكسسوارات يتم تركيبها في الدكت

Accessories installed in ducts

1- ريش التوجية

*  تصنع ريش التوجية من نفس المادة المصنوع منها مجاري الهواء Ducts وتكون اما1- ريش مفردة للسرعة المنخفضة2- ريش مزدوجة للسرعة العالية .

2- Duct Heaters - سخانات الدكت

Duct Heater

* هي عبارة عن سخانات توضع في طريق تدفق الهواء وتكون مصفوفة السخانات داخل اطار من الصاج المجلفن وتقوم بتسخين الهواء الذي يمر عليها .

* يتم توصيل Electric Duct Heater  بالـثرموستات Thermostat وذلك للتحكم في درجة حرارة الساخن الذي يخرج منة .

* اختصارة علي المخطط  EDH = Electric Duct Heater

* واليك صورة سخانات الدكت الكهربائية كما تظهر علي المخطط

Electric Duct Heater on the drawing

3- صندوق الامداد بالهواء - plenum box

plenum box for linear diffuser

* هو صندوق يتلقي الهواء من مجري الهواء الفرعي ويصبة في فتحات الـ grille  او الـ linear diffuser

* فهو صندوق يستخدم لتجميع او لتوزيع الهواء.

plenum box for round diffuser

* يتم تركيب صندوق الامداد بالهواء plenum box  علي خروج المراوح Fans لان الهواء الخارج يكون سريع فيتم تخفيف سرعتة عن طريق تركيب صندوق الامداد بالهواء Plenum box  .

4- Square duct to round duct adaptor -  محول من دكت مربع الي دكت دائري

*يقوم هذا المحول بالسماح باتصال الدكت الدائري سواء كان صلب او دكت دائري مرن بالدكت المربع او المستطيلاختصارة علي المخطط Adaptor =AD

تنظيف الدكت Duct Cleaning

* يتم تنظيف الدكت باستخدام انسان الي robot  مزود بكاميرا لتصوير ما بداخل الدكت وايضا يكون مزودة بفرشاة لازالة الاتربة والاوساخ .

الانسان الالي robot   لتنظيف الدكت

الدكت في نظام تشتتيت الهواء - Air Dispersion System

* في هذا النظام يتم صناعة الدكت بان يكون مرن .. ويتم تركيبة علي ارتفاعات عالية وغير مكلف في التكلفة والتركيب

تصميم مسارات الهواء - Duct design

* لتصميم الدكت نستخدم برنامج لحساب الدكت كبرنامج  eductlator   او Duct sizer

*اليك ايضا ملف بصيغة Excel لتحويل مقطع الدكت الدائري الي مقطع مستطيل مكافي

Conversion the circular section to equivalent  rectangle in the air ducts link

* عند تصميم الدكت Ducts يجب مراعاة سرعة الهواء وذلك لمنع اصدار اصوات من الدكت عند مرور الهواء بداخلة ..وتختلف سرعات الهواء للدكت الرئيسي عن الدكت الفرعي واليك جدول بة سرعات الهواء للدكت الرئيسي والفرعي لـ ( supply & return & exhaust & fresh air)

السرعات التصميمية لمجاري الهواء - air velocity for duct design

ملحوظة :

* بالنسبة لخط الامداد بالهواء supply air line فهو دائما يكون علي هيئة مخارج ومداخل للهواء متصلة بدكت

اما بالنسبة لخط رجوع الهواء return air lineفهو اما يكون متصل بدكت حتي يصل الي وحدة مناولة الهواءair handling unit

اوتكون فتحات رجوع الهواء موجودة في السقف المستعارfalse ceiling ولكنها غير متصلة بدكت ويتم سحب الهواء الراجع من الطابق باكملة عن طريق مروحة وتعطية لوحدة معالجة الهواء air handling unit

افراد الصاج (حصر كميات الصاج)

* ساشرح افراد الصاج وحصر كمياتة ببساطة شديدة بالمعادلات حتي نفهم المبدا ..لا نقوم فقط بحفظ المعادلات او نستخدم sheet excel لحساب افراد الصاج وحصر كمياتة بدون ان نعرف اساس الحسابات .

* بالنسبة للاسطح المستقيمة والمتوازية اي لاتصلح هذة الحسابات مع الreducer او ال elbow

* بما ان كل وجهين متقابلين للدكت لهم نفس المساحة .

* اذن  المساحة الكلية (م2) = 2 مساحة الوجة الاول  2x مساحة الوجة الثاني

المساحة الكلية (م2) = 2 ( الطول  xالارتفاع ) +  2 ( الطول  xالعرض)

الحجم الكلي للصاج (م3) = المساحة الكلية  xسمك الصاج gauge

كثافة الصاج = 7900 كجم /م3

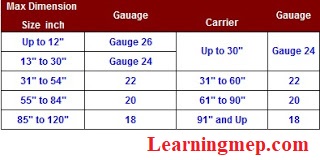

سمك الصاج gauge :

هو مقياس لسماكة الصاج ويكون اما gauge 18 او gauge 20 او gauge 22 ..اليك عزيزي القاري تفاصيل سمك الصاج في هذة الصور

* لنستكمل باقي حسابات افراد الصاج وحصر كمياتة

ثم نحسب  الوزن الكلي (كجم ) = الحجم  x  الكثافة

الوزن بالطن = الوزن الكلي بالكجم / 1000

*ثم نضيف 15% نسبة اهلاك في التصميم والتركيب

* ملحوظة:

لفة الصاج يكون طولها 20 متر وارتفاعها 1.2 متر
