Dampers in HVAC System Types And Uses

المخمدات في انظمة التكييف والتهوية انواعها وفائدتها

* تعتبر الـ Dampers  من الاجزاء الرئيسية التي تستخدم في انظمة التهوية والتكييف فلها استخدامات عديدة وانواع متنوعة سنتعرف عليها خلال هذا الموضوع.

انواع الـ dampers

1- Fire Damper :

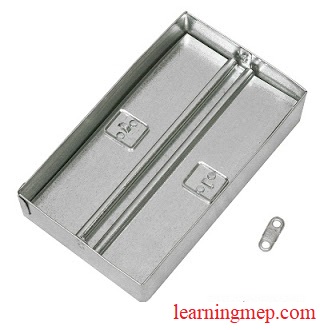

ordinary fire damper

الاختصار علي المخطط  FD

الشكل علي المخطط

Fire Damper ON The Drawings

مكوناتة :

عبارة اطار بة ستائر معدنية تسحب بسوستة متصلة بـ flexible link  (شريحة من الرصاص تنصهر عند درجة حرارة محددة )في حالة قيام حريق تنصهر هذة الشريحة من ارتفاع درجة الحرارة فتنفصل السوستة ممايودي الي انغلاق ستائر الـ fire damper مما يمنع مرور الحريق خلال الدكت.

مكان تركيبة :

عند كل دكت يمر من خلال الـ FIRE ZONE فيمنع انتقال الحريق من zone الي اخري .

 * الـ FIRE ZONE هي منطقة تفصل بين الاجزاء المختلفة في المبني ويوضع الـ Fire Damper بين      كل FIRE ZONE والتالية لها .

Motorized Fire Damper

فائدتة :

يمنع انتشار النيران( اللهب ) في حالة الحريق من الانتقال من منطقة الي اخري ولكن لا يمنع انتشار الادخة او الاشعاع الناتج من حرارة الحريق.

* ملحوظة :

في الوضع الطبيعي يكون الـ fire damper مفتوح اي NO- Normal Open  ولكن عند حدوث الحريق يقوم بالاغلاق لمنع انتشار النيران .

3- Smoke  Damper:

Smoke Damper

اختصارة علي المخطط  SD

فائدتة :

يقوم بمنع انتشار الادخنة من مكان لاخر لان انتشار الادخنة اثناء الحريق سيوذي حياة البشر .

4-Smoke Fire Damper:

Smoke Fire Damper

الاختصار علي المخطط  SFD

الشكل علي المخطط

Smoke Fire Damper ON The Drawings

مكوناتة :

 عبارة عن  اطار بة ريش تتحرك بواسطة موتور لتغلق ممر الهواء ويعمل الموتور باشارة من الفليكسبل لينك او من Sensor او من BMS- building management system

Smoke Fire Damper Components

مكان تركيبة :

يركب عند كل دور عند التقاء الـ fresh air مع الـ exhaust - يقوم بمنع كلا من اللهب والدخان.

فائدتة :

يمنع النيران في حالة الحريق من الانتقال من دور الي دور اخر وكذلك يمنع انتشار الدخان فهو يقوم بوظيفة كلا من Fire Damper  و Smoke Damper معاً.

5- volume  Control damper:

Rectangular Volume Control Damper

الاختصار علي المخطط  VCD

الشكل علي المخطط

Volume Control Damper ON The Drawings

Round Volume Control Damper

فائدتة :

يعمل علي التحكم في كمية تدفق الهواء المار بالدكت ويمكن التحكم بها يدويا او بموتور كهربائي  .

6- Split Dampers:

Split Damper

الاختصار علي المخطط  SD

الشكل علي المخطط

Split Damper ON The Drawings

:فائدتة

 يعمل علي ارسال كمية محددة من الهواء لدكت معين متفرع من الدكت الرئيسي فنستخدمة لتقسيم

. الهواء الي فرعين

: Back Draft Damper-7

Back Draft Damper

   BDD الاختصار علي المخطط

الشكل علي المخطط

Back Draft Damper ON The Drawings

فائدتة :  يستخدم في انظمة التهوية ليسمح للهواء للمرور في اتجاة ومنعة من المرور في الاتجاة العكسي

: Pressure Relief Damper-8

: فائدتة

  يستخدم ايضا  ليسمح للهواء للمرور في اتجاة ومنعة من المرور في الاتجاة العكسي هذا بالاضافة الي امكانية الفتح عن طريق الضغوط

: Non Return Damper-9

Non Return Damper

   NRD الاختصار علي المخطط

الشكل علي المخطط

Non Return Damper ON The Drawings

:فائدتة

  يستخدم للاغلاق الاوتوماتيكي لقطاعات معينة من نظام التكييف فعندما تعمل المروحة يظل مفتوحا -اما في حالة اغلاق المروحة فانة يغلق اتوماتيكيا ليمنع مرور الهواء

:مثال عملي

اذا كان لدينا حمام ومطبخ تحضيري ومركب عليهم خط طرد ومروحة طرد فيجب تركب خامد عدم الرجوع لمنع مرور الروائح من الحمامات الي المطبخ التحضيري

: Radiation Damper-10

Rectangular Radiation Damper

. يتم تركيبة فوق السقف الساقط  Damper  هو عبارة عن  *

.وهو يقوم بحمايتهم grille او الـ  diffuser يتم تركيبة علي ال*

Round Radiation Damper

:فائدتة *

يقوم بمنع الاشعاع الناتج عن الحريق من الانتشار لان هذا الاشعاع يقوم بنشر الحريق*

Blanket Radiation Damper


: Butterfly Damper-11





Butterfly Damper


. يستخدم للتحكم في كمية الهواء المارة من خلالة *



:Variable Inlet Vane Damper( VIV)-12

Variable Inlet Vane Damper( VIV)

   يستخدم هذا النوع عند مدخل المروحة للحفاظ علي طاقة المروحة بخلق دوران اولي في نفس اتجاة دوران المروحة حتي يقلل من الطاقة المستهلكة في المروحة عند تقليل تدفق الهواء

 بكفاءة عندما يكون من المتوقع تقليل تدفق الهواء في اوقات معينة Variable Inlet Vane  يعمل الـ *

او ان النظام يحتاج الي تعديل اثناء تشغيل المروحة

V-Damper


Dampers are also apart of supply  air  diffusers as shown in the next photo



فيديو من الموقع لاستلام مخمدات الهواء والحريق
