س1 : ماهي المسافات المسموح بها حسب اقطار البايبات لمثبتات الانابيب ؟
ج1 : من 1" حتي "1.25 المسافة المسموح بها 3.7 متر واكبر من "1.25 المسافة المسموح بها 4.6 متر .
مثبتات الانابيب لبايبات الاطفاء
س2: ماهي اكبر مسافة لبعد الخزان عن المضخة ؟
ج2: لا تزيد عن 30 متر لمسافة مباشرة ويحسب 3 متر لكل كوع .
س3 :ما هي أنواع المضخات المستخدمة :-
1- للأنظة المشتركة فوهات + مرشات .
2- فوهات .
3- لأنظمة المرشات ذات الخطورة العالية والخاصة .
4- لأنظمة المرشات ذات الخطورة الخفيفة والعادية .
5- لأنظمة الخراطيم المطاطية .
NFPAحسب شروط الـ Horizontal Split Case ج3: 1- نستخدم مضخات .
Horizontal Split Case Pump
2- الفوهات فقط
. End Suction pump500 جالون في الدقيقة نستخدم مضخة
للتدفق الاعلي من 500 جالون في الدقيقة نستخدم مضخة Horizontal split case pump.
End Suction Pump
F.O.C or Horizontal split case 3- حسب الاشتراطات نستخدم مضخة
End Suction * حتي تدفق 500 جالون في الدقيقة نستخدم مضخة
F.O.C
4- لأنظمة المرشات ذات الخطورة الخفيفة والعادية
Horizontal Split Case* للتدفق الاعلي من 500 جالون في الدقيقة نستخدم مضخة
.Booster set5- لعدد اكثر من 3 خراطيم

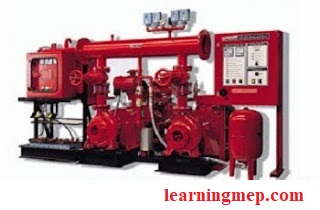

Booster Sets Pump
س4: ماهي السرعات المعتمدة للمحركات ؟
ج4: 1450الي 2900 لفة في الدقيقة .
س5 : ماهي المواد التي تتكون منها قطع المضخات التالية :-
* الغلاف والفراش وعمود الادارة .
ج5 :
* الغلاف :
يصنع من الحديد الزهر .
غلاف المضخة - pump casing
* الفراش :
يصنع من البرونز .
فراش المضخة - pump impeller
* عمود الادارة :
يصنع من الصلب أو البرونز الغير قابل للصدا .
عمود الادارة - Pump Shaft
س6: مانوع العازل الحراري للمحركات التي تزيد عن 5 كيلو وات ؟
ج6 : عازل حراريclass F
الانواع المختلفة لعزل المحركات
س7: ما أنواع الأنظمة المستخدمة في الخراطيم المطاطية من حيث البكرة ؟
ج7 :أما بكرة ثابتة او متحركة .
س8: مما يتكون نظام الخراطيم المطاطية ؟
ج8:
1- مصدر مياة .
2- شبكة الأنابيب وملحقاتها .
3- محبس العزل .
4- البكرة .
5- الخرطوم المطاطي .
6- القاذف .
س9: ماهي مواصفات المادة التي يصنع منها الخرطوم المطاطي ؟
B-Sج9: يصنع من عدة طبقات من المطاط والنسيج وفقا للمواصفات البريطانية3169
خرطوم مطاطي
س10: ماهي سماكة صناديق حفظ الخراطيم المطاطية ؟
ج10: يجب الا تقل عن 1.5 مم.
صندوق حفظ الخراطيم المطاطية
س11: ماهي كمية المياة اللازمة لنظام الخراطيم المطاطية ؟
ج11:
1- في حالة وجود خرطوم واحد او خرطومين نستخدم خزان 500 جالون ومضخة تعطي 18 جالون .
2- في حالة وجود خرطومين او اكثر نستخدم خزان 1000 جالون ومضختين booster set يعطيوا
36 جالون كل واحدة منهم تعطي18 جالون.
س12: ماهي الضغوط الواجب توافرها عند فتحة القاذف (Nozzle )لخرطوم الحريق وكذلك عند مدخل الخرطوم ؟
ج12:
1- لفتحة القاذف 4.8 مم : لاتقل عن 3 بار.
2- لفتحة القاذف 6.35 مم : لاتقل عن 1.5 بار.
3- عند مدخل الخرطوم الضغط لايزيد عن 7 بار .
خرطوم الحريق
س13: ما هو الارتفاع المسموح بة لمركز بكرة الخرطوم المطاطي ؟
ج13: لا يقل عن 1م ولايزيد عن 1.3 م
س14: اين يركب صمام تنفيس الهواء ؟ولماذا ؟
ج14: يركب في اعلي نقطة من الانبوب الصاعد ويفضل ان يكون في الهواء الخارجي . لتفريغ الشبكة من فقاعات الهواء عند ضغط المياة في الانبوب .
صمام تنفيس الهواء- Air Vent Valve
س15 : ما هو القطر المسموح بة لتغذية فوهة الحريق في كل دور ؟
ج15: 4"
س16: ماهي المسافة المسموح بها بين فوهتين أو عدد الفوهات في الدور أو الطابق ؟
ج16: يحدد عدد الفوهات في الطابق بحيث لايزيد البعد بين فوهتين 40 م
س17: ما هو الارتفاع المسموح بة للفوهةعن ارضية البلاط ؟
ج17: من 1متر الي 1.3 متر.
س18: ماهو الضغط المسموح بة للفوهة ؟
ج18: من 4.5 الي 7 بار
س19: ما هو عدد الفوهات الخارجية والمسافات بينها من الاستخدام للخطوارات التالية :
1- الخفيفة (مناطق سكنية )
2- المتوسطة (مناطق تجارية )
3- العالية ( مناطق صناعية وتخزين )
ج19:
1- عدد الفوهات=1 ، المسافة = 100-150 ، زمن الاستخدام 30 دقيقة .
2- عدد الفوهات=2 ، المسافة = 75-100 ، زمن الاستخدام 60 دقيقة
3- عدد الفوهات=4 ، المسافة = 60-75 ، زمن الاستخدام 90 دقيقة
س20: ما هو الارتفاع المسموح بة لمركز الفوهة الخارجية القائمة hydrants؟
ج20: من 45 :75 سم عن مستوي سطح الارض .
الفوهة الخارجية - Fire Hydrant
س21: ما هوارتفاع نقطة الدفع الخارجية Siamese Connection وبعدها عن المبني ؟
ج21: من 60 سم : 1 متر ، ويجب الا يزيد بعدها عن 5-8 متر .
Siamese Connection
س22: مما تتكون خزانة فوهات الحريق الخارجية وابعادها ؟
ج22: ابعادها :×110×80 × 30سم
الخزانة تحتوي علي 2 خرطوم
قاذف
فاس
مفتاح فك وتسكير .
س23: ماهي المسافات التي يعطيها المرش في ؟
1- الخطورة الخفيفة
2- الخطورة العادية
3- الخطورة العالية
ج 23 :
1- 17- 21 متر مربع
2- 9-12 متر مربع
3- 9 متر مربع
المرش - Sprinkler
س 24 : ماهو صمام التحكم واين يوضع ؟ I.c.v
ج24:هو عبارة عن مجموعة من صمامين 1- صمام بوابة .
2- صمام عدم الرجوع .ويركب علي صمام عدم الرجوع
عدادات ضغط وفتحة لتصريف المياة وفتحة لتركيب مفتاح الضغط او مفتاح التدفق واخري للجرس الهيدروليكي .
ويوضع في نظام المرشات فهو يعتبر حد فاصل بين الشبكة ومصدر التغذية .
س25 : مما يتكونF (Floor Control Station)؟F.C.S
Flow Switch ج25: 1-
Drain محبس - 2
Site Class - 3
4- محبس تحكم مربوط بلوحة الانذار Gate V or Butterfly V
متي يستخدم ؟وأين يوضع ؟ P.R.Vس26:صمام تخفيض الضغط
ج26:في نظام المرشات عندما يزيد
الضغط في الدور عن 10 بار يوضع قبل F.C.S
وأين مكانها ؟ ومما تصنع ؟Strainer س27:ما هي المصفاة
ج27: * هي شبكة توضع علي خط السحب لمنع دخول الاتربة والاوساخ الي المضخة من مياة الخزان .
* تصنع من النحاس .
؟I.C.V and Deluge.V س28: ما هو الفرق بين بين
ج28:
المياة قبلة فقط . Deluge.V
يكون هناك ماء قبلة I.C.V
I.C.V يتحمل تدفقلت عالية اكبر من Deluge.V*
س29: أين تستخدم القطع التالية
1- صمام تنفيس الهواء2- الوصلة المرنة
3- محبس كروي
Globe.V- محبس كروي4
Flow Meter-5
Flow Switch-6
ج 29 :
1- في أعلي الانبوب الصاعد (في الفوهات الداخلية الجافة )2- بين بايبات السحب والدفع والمضخات3- علي خط الفحص5- علي خط الفحصF.C.S 4- في ال
س30: ماهي المسافة المسموح بها بين خرطومين مطاطين ؟
ج30 : طول الخرطوم 30 متر ومدي القذف لايقل عن 8 متر اي المسافة لاتزيد عن 70 متر
س31: ماهو التدفق التدفق المسموح بة للخرطوم القماش Canvas Hose*1.5"*2"
ج31 :
* لـ 1.5" التدفق 100 جالون في الدقيقة
* لـ 2" التدفق 150-250 جالون في الدقيقة
س32 : ماهي الكثافة التصميمية للمرشات في حالة الخطورة العادية ؟
ج32: 0.15 جالون لكل قدم مربع
س33: ما هي الكثافة المسموح بها للفوم حسب NFPA ؟
ج33: 0.16 جالون لكل قدم مربع
س34: كيف تحمي خزانات الوقود الكبيرة المغلقة ؟
ج34 : عن طريق الحقن الداخلي للخزان بالفوم .
س35 : كيف نحمي مهبط الطائرات العمومية ؟
ج35: بنظام الفوم عن طريق المونيتور .
س36:كيف نحمي غرفة المحولات الرئيسية ؟
س36: بنظام الغمر المائي
س37 : ماهي انواع بدائل الهالون وطريقة عملها ووقت تفريغها ؟- الارغوناي – غاز
CO2- FM-200 ج37: بدائل الهالون هي
طريقة العمل :*تبريد سريع – وقت التبريد 6-10 ثانيةيقوم بالغاء غاز الاكسجين co2*
* الارغوناي + غاز النيتروجين : تخفيف نسبة الاكسجين – زمن التفريغ 60 ثانية
س38: كم مضخة تحتاج لنظام المرشات مع الخراطيم المطاطية ؟ واين يوضع ؟
1MAIN +1 JOCKEY F.O.C ج38: حسب ال2MAIN +1 JOCKEY N.F.P.A حسب ال
س39 : اذا تعذر وجود خزان خاص لمياة الحريق ، كيف يمكن تخصيص جزء من الخزان لاستعمال معدلات الحريق ؟
ج39: يتم حساب كمية المياة اللازمة للاستهلاك عند الزروة .
س40 : كيف يتم تبريد المضخات الكهربائية من ناحية دوران الشافت ؟
ج40: بالمروحة .
س41: ماهي عملية التبريد لمولد مضخة الديزل بالماء او الهواء ؟
ج41: بالماء .
أن تغذي نظام المرشات مع فوهات الحريق والخراطيم المطاطية ؟ F.O.C س42: هل يمكن لمضخات حسب
ج42: لا
F.O.C س43: اختر من الاتي لاي الانظمة تتخصص مضخات
1- مرشات
2- فوهات جارية
3- مرشات +خراطيم مطاطية
4- مرشات ، مرشات + خراطيم مطاطية
ج43: رقم4
س44: مما يصنع كلا من :
1- صمام البوابة حتي 2.5"
2- صمام البوابة الاكبر من 2.5"
3- صمام عدم الرجوع اقل من 65 مل
4- صمام عدم الرجوع اكبرمن 65 مل
5- صمام الفراشة
ج44:1- صمام البوابة حتي 2.5" يصنع جسم الصمام من النحاس او البرونز والاجزاء الداخلية تكون مصنوعة من البرونز ويد التشغيل علي شكل حلقة من النحاس والحديد المسبوك.
2- صمام البوابة الاكبر من 2.5" يصنع جسم الصمام من الحديد المسبوك والاجزاء الداخلية من البرونز ويد التشغيل من الحديد الصلب او النحاس .
3- صمام عدم الرجوع اقل من 65 مل يصنع من البرونز
4- صمام عدم الرجوع اكبرمن 65 مل يصنع من الحديد المسحوب او الزهر والاجزاء الداخلية من البرونز
5- صمام الفراشة يصنع جسمة من الحديد المسبوك او من الحديد الصلب الغير قابل للصدي .
landing valve س45: ما هي انواع الـ
ج45:
1- العادي
2- مع مخفض للضغط
س46: ما هي المسافة القصوي بين مستوي المياة ومركز محور المضخات في حالة وجود الخزان في مستوي اقل من مستوي المرشات ؟
ج46:
يجب ان لاتزيد المسافة عن 3.7 متر
س47: ما نوع البايبات المستخدمة لكلا من : 1- نظام المرشات . 2- فوهات الحريق الخارجية ؟
ج47:
1- نظام المرشات :
* اقل من وحتي 4" Galvanized steel
* اكبر من 4" black steel
2- نظام فوهات الحريق الخارجية :
* تستخدم Ductile pipes
س48: الاماكن التي يستخدم فيها فوهات الحريق تحت الارض ؟
ج48:
تركب في المناطق السكنية علي خطوط شبكة المياة العامة.
س49: ما هي اقل مسافة مسموح بها بين المرشات ودكت التكييف ؟
ج49:
60 سم
س50: ما هو اقل ارتفاع مطلوب للمبني لاستخدام نظام مرشات بالجاذبية بدون استخدام مضخات ؟
ج50:
m 10.7 = 35 feet
س50: كيف تعمل مضخات الحريق اوتوماتيكيا ؟ وماهي وسيلة البدء ؟
ج50:
عندما ينخفض الضغط عن الضبط المحسوب ( 20 psi ) تعمل المضخة ال jockey حتي يتم رفع الضغط ...ولكن اذا انخفض الضغط عن ذلك بمقدار ( 20 psi ) أخري تعمل المضخة الاولي الرئيسية ....واذا انخفض الضغط عن ذلك بمقدار ( 20 psi ) أخري تعمل المضخة الثانية الرئيسية
* ملحوظة: المضخة الـ jockey تتوقف اوتوماتيكيا اذا وصلت الي الضغط المطلوب أما المضخات الرئيسية فلا يمكن ايقافها اوتوماتيكيا اذا ابتدات بالعمل بل تتوقف يدويا فقط.
* وسيلة بدء تشغيل المضخات اتوماتيكيا هي pressure switch .. ويتم تركيبة في لوحة تحكم المضخات .
س51:ماهي أنواع مضخات الاطفاء المختلفة ؟
ج51:
1- Horizontal split case pump
2- End suction
3- Jockey pump
4 - Electric pump
5- Diesel pump
س52:ماهي سعة المضخة المستخدمة في حالة استخدام : 1- خرطوم حريق واحد او اثنين 2- أكثر من خرطومين حريق ؟
ج52:
1- في حالة وجود خرطوم حريق واحد او اثنين تستخدم مضخة واحدة سعة 36 جالون في الدقيقة .
2- في حالة وجود اكثر من خرطومين تستخدم مضختين سعة كل واحدة 36 جالون في الدقيقة ولوحة تحكم .
س53: ما هي اقطار البايبات الخاصة بفوهات الحريق 1- اذا كان النظام مكون من فوهات حريق فقط
2- اذا كان النظام يشمل فوهات حريق وكذلك مرشات وخراطيم ؟
ج53:
1- في حالة وجود فوهات حريق فقط 6" للخطوط الرئيسية و 4" للخطوط الفرعية .
2- في حالة وجود فوهات حريق +مرشات + خراطيم 8" للخطوط الرئيسية و6" للخطوط الفرعية .
س54: ما هو طول خرطوم الحريق Canvas Hose 2" ؟
ج54:
1- طولة 30 متر.
س55: ما هي اقل مسافة للمواسير المدفونة تحت الارض عن سطح الارض ؟
ج55:
1- يجب ان لا تقل المسافة عن 80 سم.
س56: كيف يتم حساب الضغط الكلي للمضخة ؟
ج56:
1- pt= p1+ Hf + Hs
pt = الضغط الكلي للمضخة .
p1 = ضغط تشغيل النظام .
Hf = الضغط المفقود بالاحتكاك .
Hs= ضغط الارتفاع لمستوي النظام عن المضخات .
س57: ماهي وظيفة كلا من :Pressure reducing valve - Pressure relief valve - Strainer ؟
ج57:
1- Strainer :
تستخدم لفصل المواد الصلبة الموجودة في المياة ويتم تركيبها علي مدخل المضخة.
2- Pressure relief valve :
يقوم هذا الصمام بالفتح في حالة زيادة الضغط عن الحد المسموح وذلك لتقليل الضغط مرة اخري .
3- Pressure reducing valve :
يقوم هذا الصمام بتخفيض الضغط للخراطيم المطاطية والمرشات بحيث لا يزيد الضغط عند بداية التشغيل عن الحد المسموح بة .
س58: ماهي التركيزات التي يصمم بها نظام الـاطفاء بالرغوة Foam ؟
ج58:
* 3% & 6%
foam system - نظام الاطفاء بالرغوة
س59: ماهو الوقت المحدد لاطلاق الغاز في نظام FM200 بعد سماع صوت الانذار الثاني ؟
ج59:
* يطلق الغاز بعد 10 ثواني .
س60 ما هو الوقت اللازم لاطفاء الحريق باستخدام نظام الرغوة Foam ؟
ج60
* يكتمل الاطفاء في 10 دقائق .
- نرحب بارائكم وتعليقاتكم في الموضوعات المطروحة .
*هذة الاسئلة ملخص لكود الاطفاء لدول الخليج العربي.
